Перемещение и установка в проектное положение дробильного барабана массой 70 тонн при помощи гидравлической портальной системы Lift System 44А

ТТХ

Масса перемещаемого оборудования: 70 тонн
Оборудование: гидравлическая портальная система 44А (Lift Systems, США)
Срок выполнения: 7 смен
Условия: стесненное пространство, ограниченная высота монтажа

Задача

Компания «Такелажофф» выполнила комплекс работ по перемещению и установке в проектное положение дробильного барабана массой 70 тонн.

Работы выполнялись в условиях ограниченного монтажного пространства. Дополнительную сложность создавала ограниченная высота в зоне установки, из-за которой использование стандартных крановых решений было невозможно..

Отдельной задачей стала финальная установка барабана. Оборудование требовалось установить на фундаментные опоры  по сложной схеме строповки, поэтому необходимо было обеспечить контролируемый подъем, перемещение и последующее опускание груза.

Для выполнения работ была выбрана гидравлическая портальная система 44А производства Lift Systems (США).

Решение

Lift Systems 44А предназначена для монтажа, демонтажа, погрузки, выгрузки и перемещения тяжеловесных грузов массой от 20 до 364 тонн.

Конструктивно система представляет собой такелажный портал, состоящий из двух пар гидравлических телескопических стоек (марки 22А). При необходимости возможна работа одной пары стоек.

Максимальная грузоподъёмность системы составляет 364 тонны на первой ступени, при этом грузоподъёмность одной стойки — до 91 тонны.

В данном проекте систему использовали для подъема и последующего перемещения 70-тонного дробильного барабана непосредственно в монтажной зоне.

Для перемещения груза ГПС 44А комплектуется рельсовыми путями общей длиной 24 м с каждой стороны. Грузовая часть системы может оснащаться балками длиной 6300 и 9000 мм. Такая конфигурация позволяет обеспечивать подъем грузов  различных габаритов и тоннажности.

Особенности работ

Основными ограничениями при выполнении операции стали:

• масса барабана — 70 тонн;
• стесненная рабочая зона;
• ограниченная высота при установке;
• необходимость перемещения тяжелого груза непосредственно в монтажной зоне;
• сложная система строповки;
• необходимость контролируемого опускания оборудования на проектные опоры.

В отличие от стандартного подъема краном, в данном случае требовалось не только поднять барабан, но и выполнить последовательное перемещение и точную установку в условиях ограниченного пространства.

Гидравлическая портальная система позволила выполнять подъем контролируемо, а накаточные пути — организовать последующее перемещение груза.

Ход работ

Подготовка

На первом этапе специалисты «Такелажофф» подготовили монтажную зону, установили элементы портальной системы и подготовили опорную конструкцию для последующей строповки барабана.

Особое внимание уделили положению груза и точкам приложения нагрузки. Система была собрана таким образом, чтобы обеспечить устойчивый подъем и дальнейшее перемещение барабана в пределах рабочей зоны.

Подъем

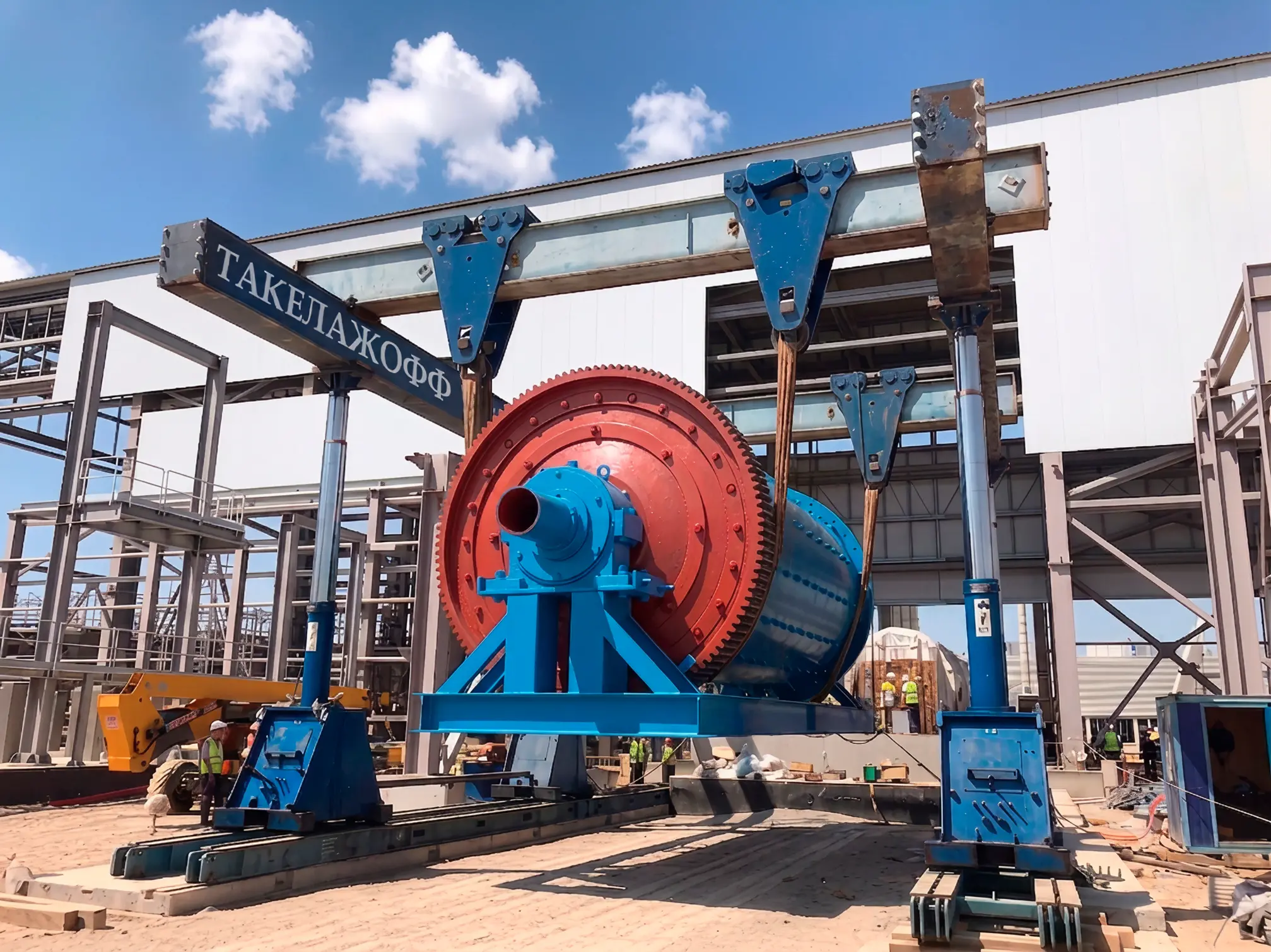

После передачи нагрузки на гидравлическую портальную систему 44А барабан был поднят на необходимую высоту.

Гидравлические телескопические стойки обеспечили контролируемое изменение высоты грузовой балки. Максимальная высота грузовой балки для ГПС 44А составляет 8300 мм, что позволяет использовать систему при выполнении монтажных операций с тяжелым оборудованием в производственных помещениях.

Перемещение

После подъема барабан переместили по накаточным рельсовым путям к зоне установки.

Использование портальной системы с накаточными рельсовыми путями позволило организовать перемещение тяжелого оборудования без применения крана в качестве основного средства подъема.

Для данного объекта это было принципиально важно из-за стесненных условий и ограниченной высоты рабочей зоны.

Установка

На заключительном этапе барабан установили на фундаментные опоры.

После достижения проектного положения нагрузка была передана с портальной системы на постоянные фундаментные опоры.

Результат

Все работы по перемещению и установке 70-тонного дробильного барабана были выполнены специалистами «Такелажофф» за 7 смен.

В рамках проекта была реализована последовательность:

подъем → перемещение → позиционирование → опускание → установка в проектное положение.

Главной особенностью решения стало использование гидравлического портала 44А для бескранового перемещения тяжелого оборудования в условиях ограниченной высоты и стесненной рабочей зоны.
