Поворот статора турбогенератора массой 85 тонн на 90° в стесненных условиях при помощи поворотного стола ПС-450

ТТХ

Объект: статор турбогенератора
Масса: 85 тонн
Операция: поворот на 90°
Условия: стесненное монтажное пространство
Основное оборудование: поворотный стол ПС-450, Hydra-Slide, Канада

Задача

Компания «Такелажофф» выполнила работы по повороту крупногабаритного статора турбогенератора массой 85 тонн.

Основная сложность заключалась в необходимости выполнить поворот тяжелого оборудования непосредственно в монтажной зоне, в условиях ограниченного пространства.

При таких габаритах невозможно просто поднять и повернуть груз в условиях цеха. Необходимо обеспечить его устойчивость, контролируемо изменить положение и исключить неконтролируемое движение оборудования при прохождении промежуточных положений.

Задачей специалистов было выполнить поворот статора на 90° и обеспечить его безопасное положение после завершения операции.

Решение

Для выполнения работ применили поворотный стол ПС-450 производства Hydra-Slide (Канада) с гидроприводом Enerpac.

ПС-450 предназначен для контролируемого поворота тяжеловесных грузов на 90°. В данном проекте поворотный стол использовался как основной элемент такелажной схемы, обеспечивающий изменение положения 85-тонного статора.

Для размещения груза на столе применяются специальные балки, а при необходимости усиления основания — опорные плиты. Основание для установки системы подготавливается на объекте с учетом предполагаемой нагрузки.

Такое решение позволило организовать операцию непосредственно в зоне монтажа и отказаться от схемы, при которой поворот крупногабаритного оборудования выполняется исключительно за счет свободного подвешивания на грузоподъемной технике, что в данном случае было невозможно.

Ход работ

Подготовка

Перед началом операции специалисты «Такелажофф» подготовили рабочую зону и такелажную схему.

Особое внимание уделили основанию под поворотный стол и размещению груза. Для 85-тонного статора необходимо обеспечить надежную передачу нагрузки от оборудования на основание через элементы опорной системы.

После установки стола и подготовки опорной схемы статор был установлен на рабочую конструкцию.

Поворот

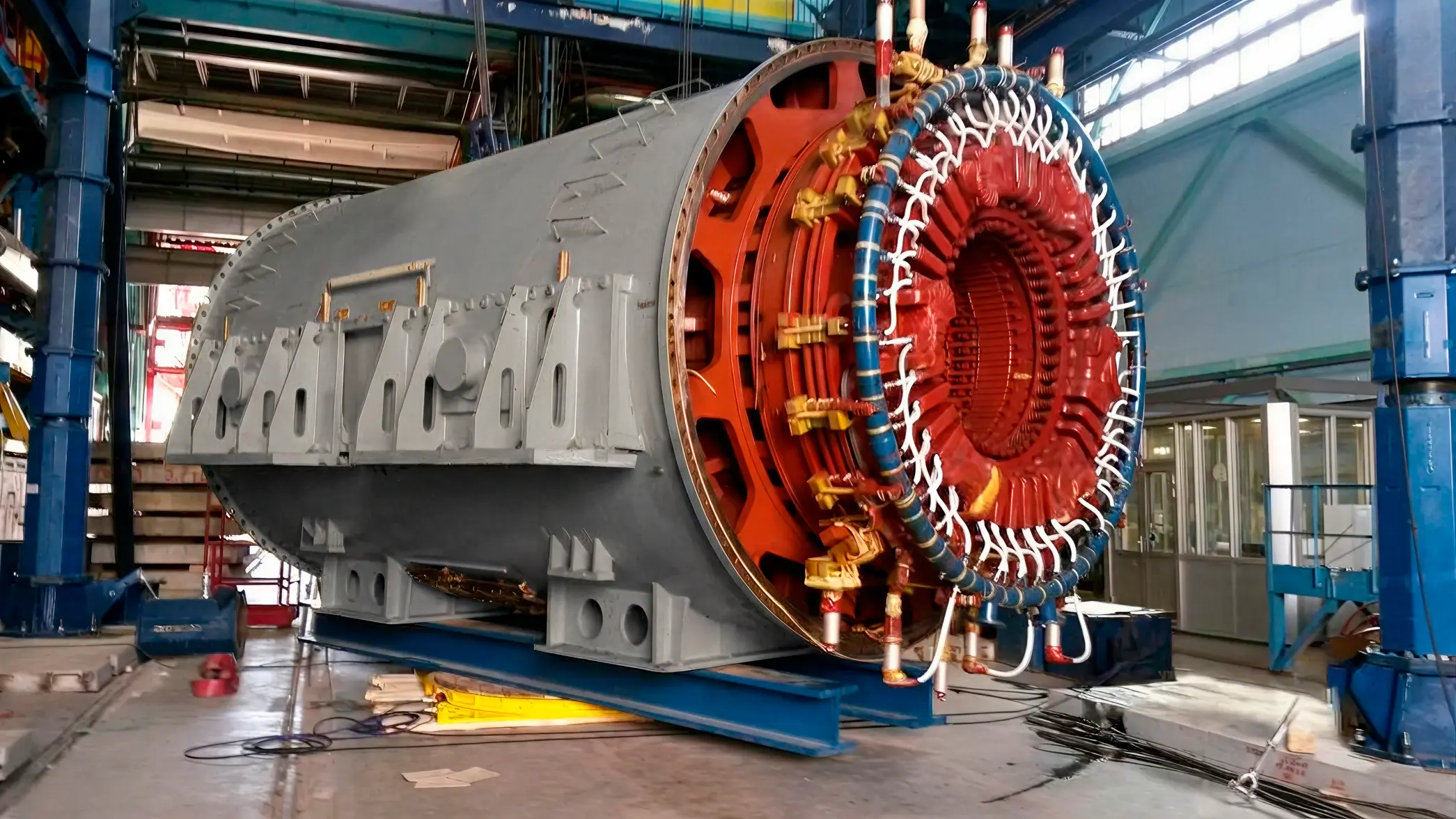

Основной этап работ — поворот статора на 90°.

Гидропривод Enerpac обеспечил управляемое выполнение операции. Положение статора изменялось постепенно, что позволяло контролировать его движение и положение относительно окружающих конструкций.

Работа в стесненном пространстве требовала постоянного контроля габаритов статора на всем протяжении поворота. При прохождении промежуточных положений специалисты контролировали устойчивость груза и корректность работы такелажной схемы.

Завершение

После достижения требуемого положения статор был установлен и зафиксирован для дальнейших технологических операций.

В результате была выполнена основная задача проекта — поворот 85-тонного статора турбогенератора на 90° в ограниченной рабочей зоне.

Результат

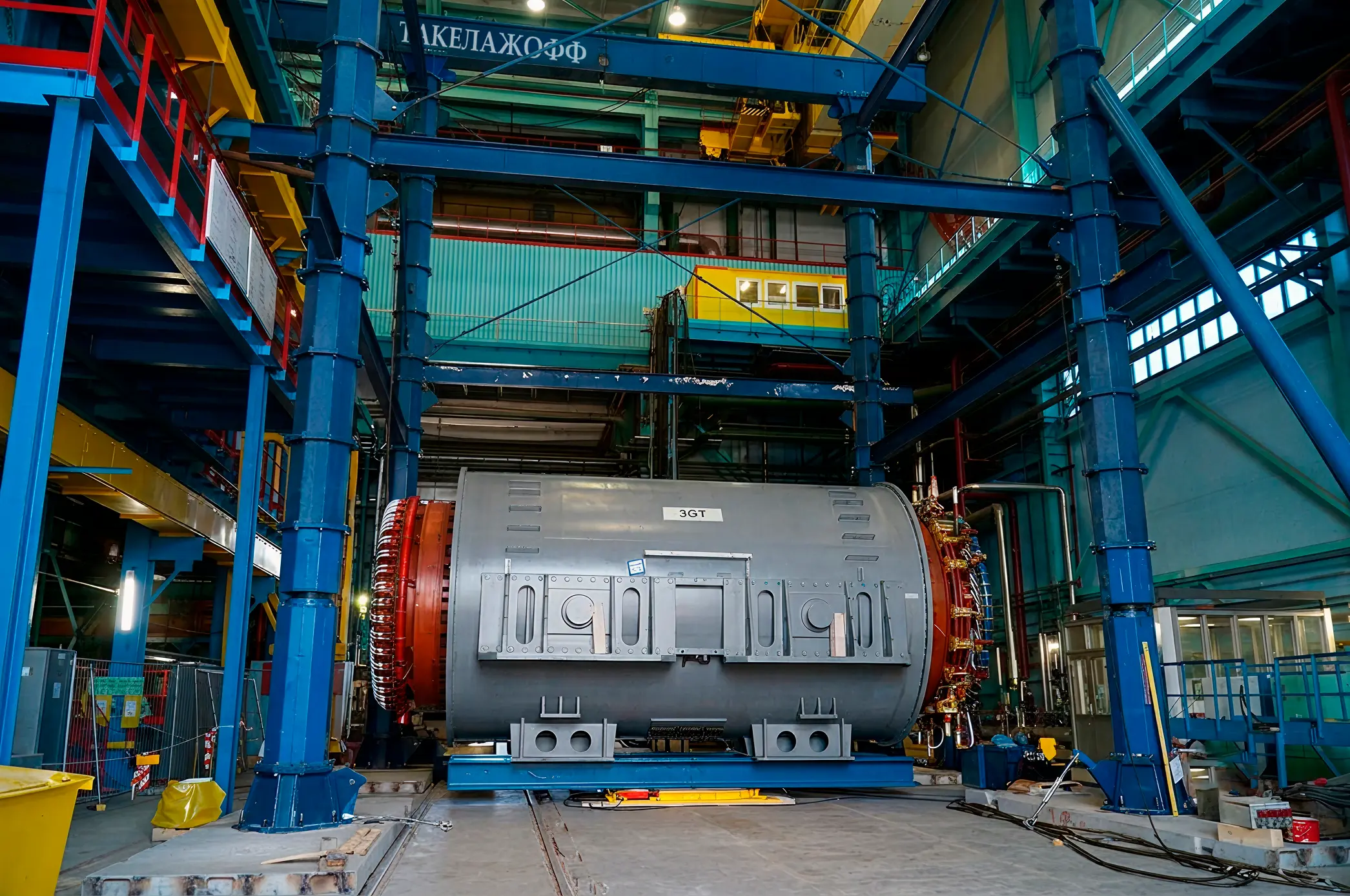

Специалисты «Такелажофф» выполнили поворот крупногабаритного статора массой 85 тонн на 90° непосредственно в монтажной зоне.

В рамках проекта были решены основные задачи:

• организовано надежное опирание 85-тонного груза;
• подготовлена такелажная схема для поворота;
• выполнен контролируемый поворот на 90°;
• обеспечен контроль положения статора в стесненном пространстве;
• после поворота оборудование установлено в требуемое положение.

Ключевым элементом схемы стал поворотный стол ПС-450 с гидроприводом Enerpac, специально предназначенный для поворота тяжеловесных грузов на 90°.

Поворотный стол ПС-40

В данном проекте использовался поворотный стол  ПС-450 производства Hydra-Slide (Канада) с гидроприводом Enerpac, предназначенный для поворота тяжеловесных грузов на 90°.

При организации работ с поворотным столом могут использоваться:

• балки для установки груза на стол;
• опорные плиты для усиления основания.

Необходимость дополнительной оснастки определяется конкретной схемой монтажа и характеристиками объекта.

Поворотный стол применяется при работе с крупногабаритным промышленным оборудованием, когда необходимо изменить его положение в контролируемом режиме, в том числе непосредственно на монтажной площадке.

Данный поворотный стол можно арендовать у ТКМ «Такелажофф» →
