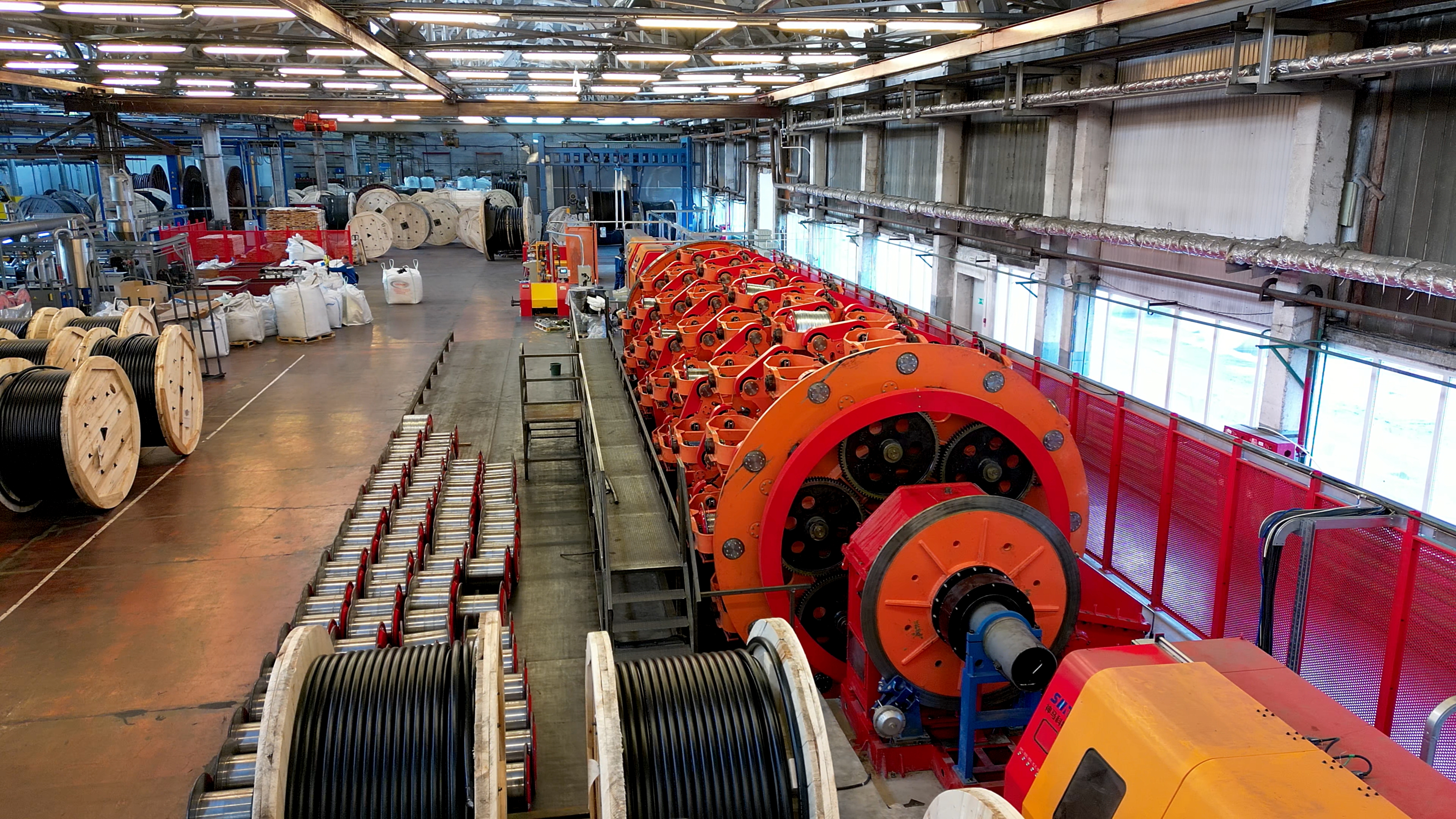

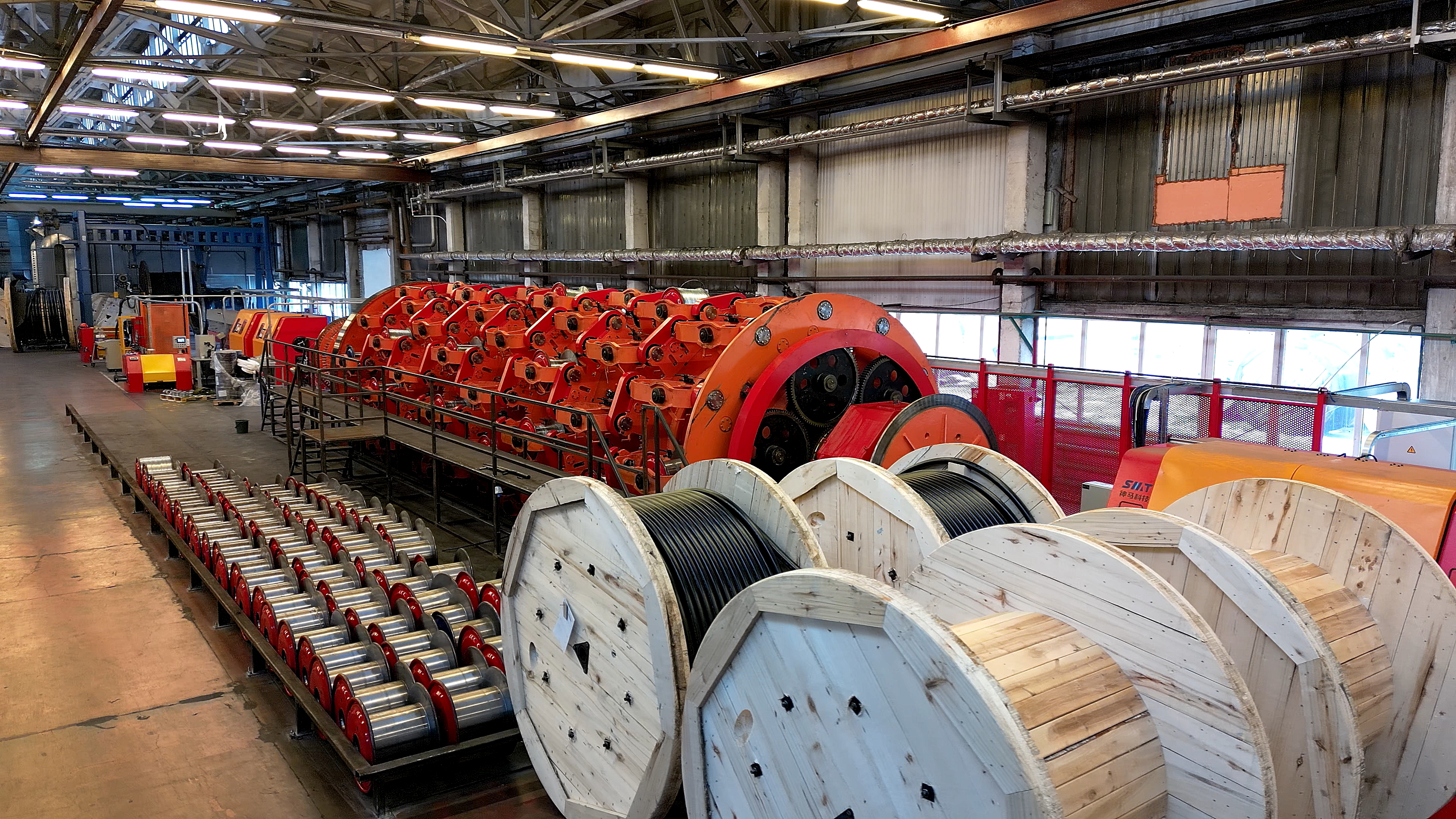

Задача проекта: Разгрузка с помощью портальной системы с автотранспорта линии по бронированию кабеля, крупноузловая сборка, установка в проектное положение, выверка.

Процесс разгрузки, установки и сборки узлов линии бронирования производился в цеху с невысоким расстоянием до ферм – 6000 мм, при диаметре клети в 4020 мм.

Заказчик поставил задачу произвести работу со следующим оборудованием:

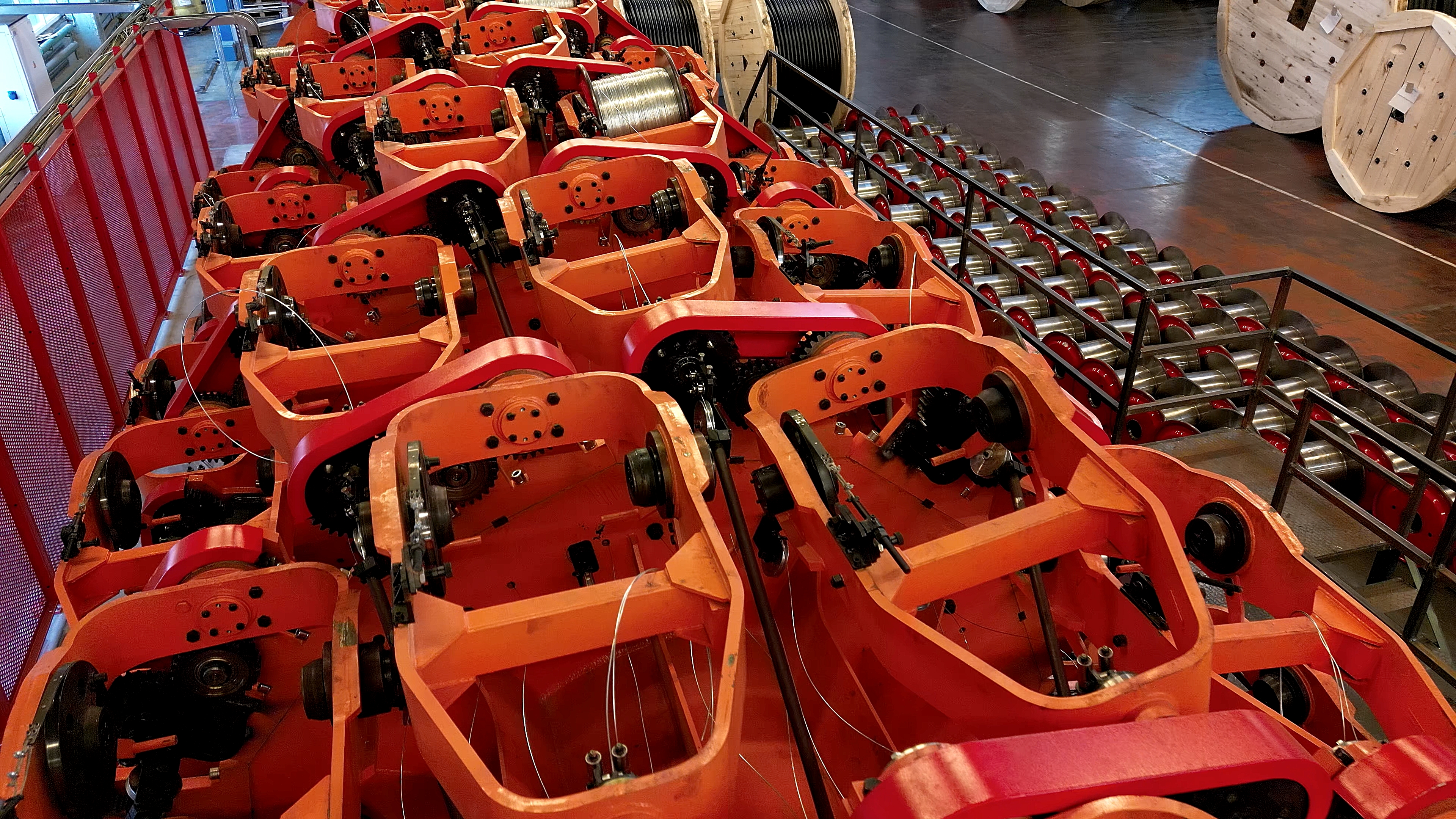

-Ф630/96 Клеть для бронирования - 1 шт;

-Преформа - 1 шт;

-Главный тормозной диск для замедления - 1 шт;

-Прижимные ролики - 1 шт;

-Диск для Клети (11 т) - 1 шт;

-Диск для Клети (8 т) - 1 шт;

-Люрьки - 4 шт;

-Редуктор-1 шт.

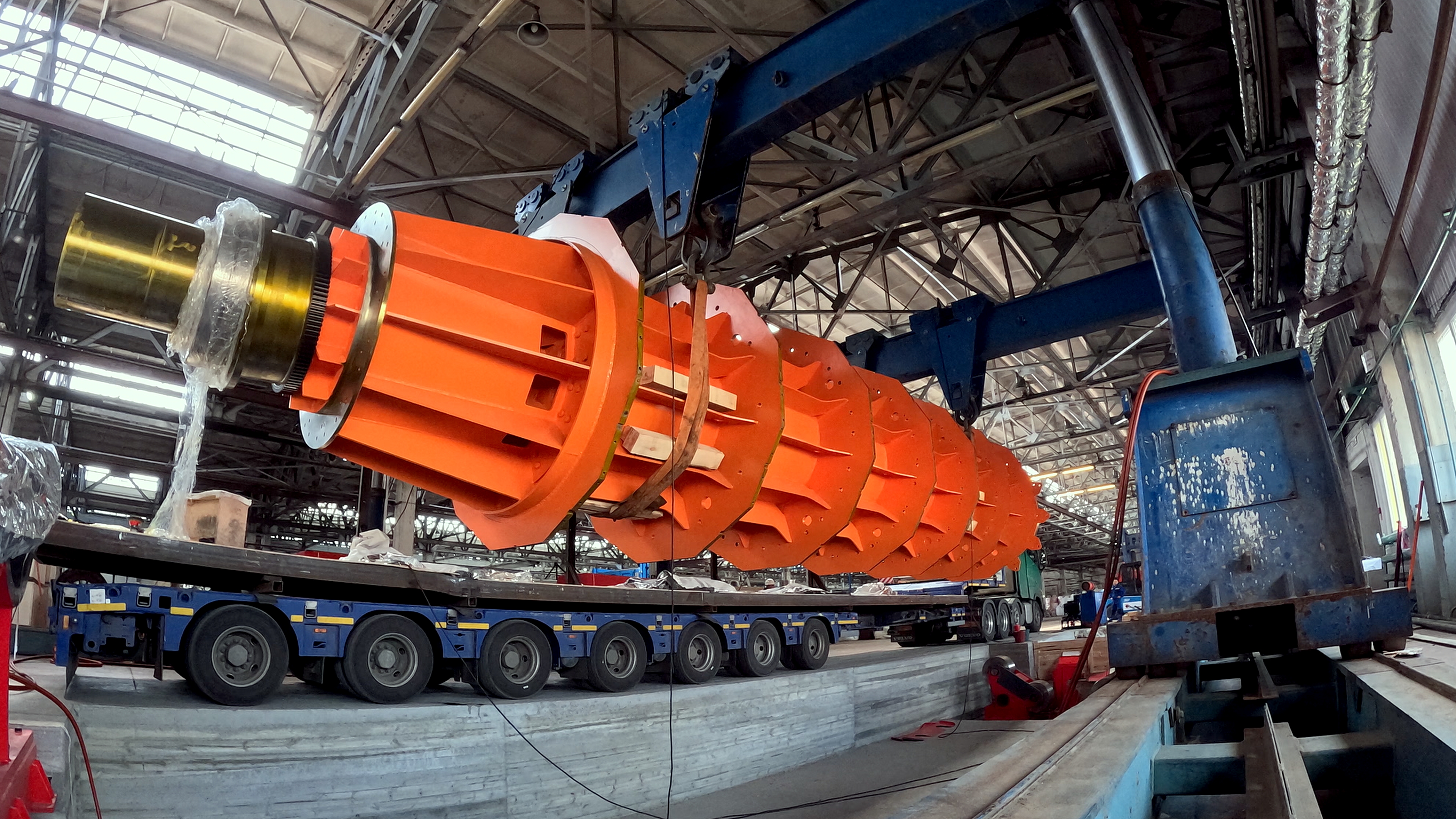

Используя Портальную систему всегда есть возможность рассчитать все операции по разгрузке и установке оборудования в точности до 1 мм. Перед установкой клети бронирования (70 тонн), необходимо было сначала установить редуктор и прижимные ролики в проектное положение, отпозиционировав их в 3 осях (высоты, параллельности и соосности).  Трал с клетью смог заехать в цех до места установки и с помощью портальной системы его удалось разгрузить. Все работы контролировались специалистом от завода производителя и на ранних этапах обсуждались планируемые способы реализации проекта.

Примененное оборудование:

- Такелажная оснастка;

- Портальная система г/п 360 тонн;

- Вилочный погрузчик г/п 5 тонн.
